La differenza tra valvola di gate API 6A e valvola di gate ordinaria

1. Standard e certificazioni
Valvole di gate API 6A
Prodotto in conformità con l'API 6A dell'American Petroleum Institute, Specifica per Wellhead e Baciera Tree Equipment.
Questo standard è uno standard riconosciuto a livello internazionale per l'industria petrolifera e del gas, che copre l'intero processo, inclusi materiali, progettazione, produzione, test, ispezione e controllo di qualità.
API 6A, per i pozzi di pozzi di petrolio e gas ad alta pressione, richiede prodotti per soddisfare i seguenti requisiti:
PSL (livello di specifica del prodotto): da PSL1 a PSL4, maggiore è il livello, più rigorosi sono i requisiti.
PR (Requisiti delle prestazioni): specifica gli indicatori di prestazione per pressione, temperatura, sigillatura e durata.
Classe di temperatura (T): copre le condizioni operative da temperature estremamente fredde a quelle elevate, come intervalli di temperatura L, P e X.
NACE MR0175/ISO 15156: garantisce un funzionamento sicuro in ambienti corrosivi contenenti idrogeno solforato (H₂S).
Gli standard comuni per le valvole di gate standard includono API 600/602/603, ASME B16.34 e GB/T 12234. Questa valvola è utilizzata principalmente in industrie convenzionali come condutture municipali, caldaie, centrali elettriche, sostanze chimiche e navi.

La resistenza al solfuro e i requisiti di resistenza ad alta pressione sono inferiori e le classificazioni PSL e PR non sono generalmente necessarie.

I requisiti di certificazione sono relativamente rilassati, rendendolo adatto per ambienti a basso e medio rischio.

2. Progettazione e struttura

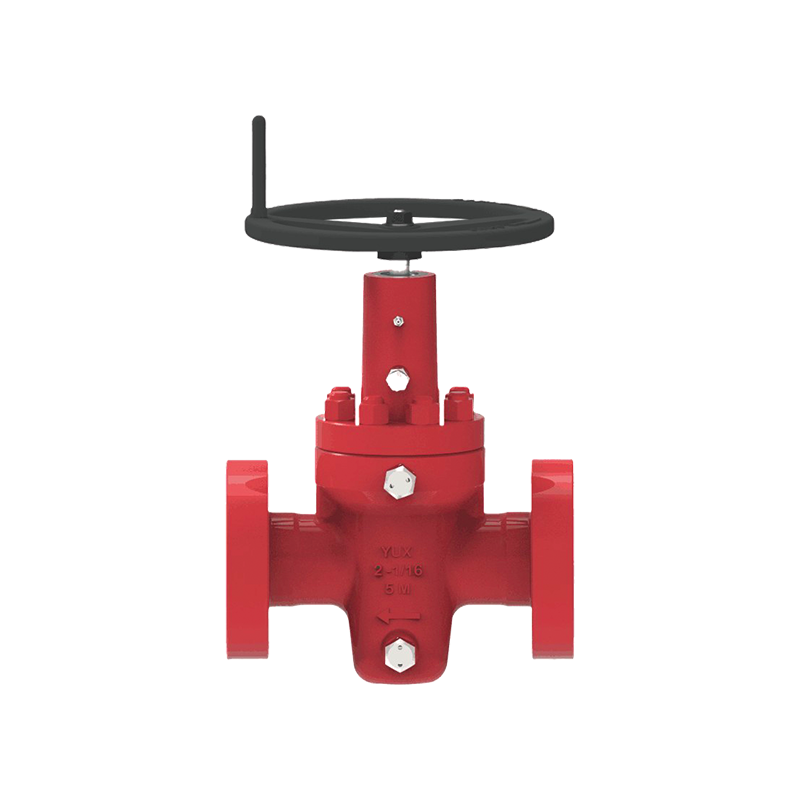

Valvola di gate API 6A
Costruzione del corpo della valvola: in genere costruito utilizzando un processo di forgiatura monopezzo, il corpo della valvola vanta un'elevata resistenza al materiale e una densa struttura interna, in grado di resistere a pressioni e temperature estreme.
Metodo di tenuta: principalmente sigillatura da metallo a metallo, mantiene una tenuta affidabile ad alta pressione, ad alta temperatura, carichi di sabbia e mezzi corrosivi. Alcune valvole utilizzano strutture di tenuta elastica o composita per applicazioni a bassa pressione.
Tipo di disco della valvola: comunemente un cancello parallelo o un design a doppio discorso offre forze di apertura e chiusura bassa e alta capacità di flusso.
Classificazione della pressione: disponibile da 2.000 psi a 20.000 psi.
Design speciale: caratteristiche di imballaggio degli steli, compensazione automatica del sedile e porte di iniezione di grasso per una facile manutenzione in loco. Valvola di gate ordinaria
Struttura del corpo: per lo più gettati, con conseguente minor costi di produzione, ma la densità del materiale non è buona come i rinforzi.
TILE: Sigillanti per lo più non metallici (come gomma o politetrafluoroetilene (PTFE)), adatte a applicazioni di media e bassa pressione come acqua, gas e petrolio.
Disco di valvole: comunemente usati sono dischi di tipo cuneo o elastici, che sono semplici da produrre e adatti per uso generale.
Classificazione della pressione: generalmente varia da PN16 (circa 200 psi) a PN100 (circa 1450 psi), significativamente inferiore all'API 6A.
Requisiti di progettazione: nessuna caratteristica Wellhead specifica per API 6A, come porte di grasso e doppie guarnizioni.

3. Ambiente operativo
Valvole di gate API 6A
Utilizzato appositamente nell'industria petrolifera e del gas, tra cui:
Wellheads
Alberi di Natale
Collezioni di raccolta e trasporto ad alta pressione
Piattaforme di perforazione offshore
L'ambiente operativo è estremamente impegnativo: alta pressione, alta temperatura, bassa temperatura e fluidi contenenti fluidi CO₂, H₂S, sabbia e corrosivi.
Le prestazioni, la sicurezza e l'affidabilità della tenuta della valvola sono estremamente esigenti; Qualsiasi fallimento potrebbe comportare gravi incidenti come scoppi ed esplosioni.
Valvole di gate ordinarie
Utilizzato comunemente nell'approvvigionamento idrico municipale e nel drenaggio, HVAC, condutture industriali, vapore di centrali elettriche, alimenti e applicazioni farmaceutiche.
Le condizioni operative sono relativamente lievi: per lo più di trasporto di terreni a temperatura e pressione ambiente o a basse pressioni.
Anche se si verifica una perdita o un guasto, il rischio è generalmente basso e la manutenzione e la sostituzione sono facili.

4. Costo e manutenzione
Valvola di gate API 6A
Costo: i prezzi di produzione e acquisto sono elevati perché richiedono acciaio in lega ad alta resistenza (come AISI 4130, AISI 410, Inconel 625), che subisce un rigoroso trattamento e test termici.
Manutenzione:
Sono richiesti test di pressione regolari e controlli di perdite.
Alcuni prodotti sono progettati con porte di iniezione di grasso e capacità di sostituzione dei sedili online, facilitando la manutenzione rapida durante le operazioni della testa.
Il personale di manutenzione deve possedere conoscenze specializzate e rispettare le norme di sicurezza delle compagnie petrolifere.
Valvola di gate ordinaria
Costo: relativamente basso, principalmente in ghisa, acciaio al carbonio o acciaio inossidabile.
Manutenzione:
Struttura semplice, facile da riparare o sostituire.
Le parti sono ampiamente compatibili e possono essere sostituite a basso costo.
Non sono richieste ispezioni regolari complesse; Le riparazioni sono generalmente richieste solo quando si verifica un malfunzionamento.
